Фанкойл – внутренний блок системы кондиционирования чиллер-фанкойл

Одной из самых надежных и удобных в эксплуатации систем кондиционирования является система чиллер-фанкойл, чиллер служит в роли источника холода, а фанкойлы выступают в роли потребителей. Типов и модификация фанкойлов и чиллеров существует множество, поэтому перед тем как купить фанкойл, необходимо выяснитиь различия в этом разнообразии. Выбор фанкойлов зависит в первую очередь от типа помещения, от его дизайна, от пожеланий заказчика и множества других факторов.

fankojl-07

Принцип работы фанкойла

Для начала необходимо разобраться, что такое фанкойл, как он работает и из каких элементов он состоит. Устройство фанкойла достаточно простое, название на английском звучит – FanCoil и дословно переводится как вентилятор и теплообменник, то есть вентиляторный доводчик. И конструктивно состоит из вентилятора обдувающего теплообменник с холодным или горячим теплоносителем. Фанкойл забирает воздух из помещения, обрабатывает его и снова подает в помещение, для очистки этого воздуха в конструкции фанкойла установлен фильтр. Так как при работе на охлаждение температура на теплообменнике может быть ниже точки росы, то на поверхности теплообменника будет выделяться конденсат, для его сбора предусмотрен дренажный поддон, с последующим отводом в канализационную систему здания. В случае если естественного уклона не хватает для слива, то дренажная система проектируется с дренажными насосами. Фанкойл опционально может комплектоваться дренажным насосом, но можно брать насосы и сторонних производителей, при покупке фанкойла необходимо уточнить наличие или отсутствие данной опции. Стоит отметить, что у большинства производителей фанкойлы кассетного типа комплектуются дренажными насосами в базовой комплектации.

fankojl-08

Фанкойлы для двухтрубных и четырехтрубных систем кондиционирования и отопления

Теплообменников в фанкойле может быть два, одни для охлаждения, другой для нагрева, это позволяет сделать систему более гибкой. Так как фанкойл является оборудованием для воздушного охлаждения и отопления, то есть смысл развести эти два контура, это вызовет удорожание системы, но повысит надежность и повысит комфорт в переходной период года. Суть в том, что один из фасадов обращен к солнцу, и там высокие теплопритоки от солнечной радиации, и соответственно требуется кондиционирование, противоположный фасад находится в тени и там может потребоваться отопление. Благодаря использованию четырехтрубных фанкойлов система может работать и на нагрев и на охлаждение.

fankojl-01

Переключение режимов производится с пульта управления фанкойла, но для этого фанкойлы должны комплектоваться опциями трехходового клапана. Трехходовой клапан позволяет сбрасывать в обратную линию лишний холодо или теплоноситель, миную теплообменник фанкойла, при этом гидравлическое сопротивление системы остается постоянным. Трехходовой клапан по сигналу с пульта управления фанкойла регулирует расход холодоносителя через теплообменник, благодаря чему можно достаточно точно поддерживать требуемую температуру в помещении.

fankojl-06

Основные типы и виды фанкойлов

В зависимости от типа помещения, производителями разработаны модели, которые наиболее эффективно будут работать именно в помещениях данного типа. Но жестких ограничений нет, вопрос стоит в требуемом удобстве и дизайне, поэтому при покупке фанкойлов необходимо отталкиваться именно от этих требований. Основные типы фанкойлов:

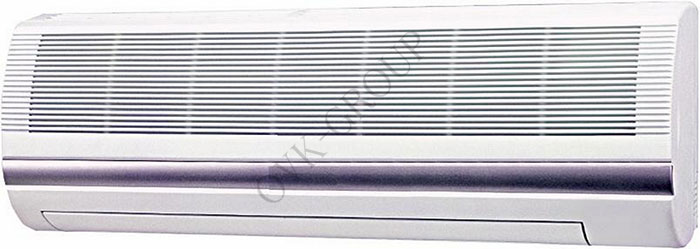

Настенный фанкойл

Фанкойл предназначен для установки на стене, внешним видом он мало чем отличается от обычных внутренних блоков бытовых кондиционеров. Особенности установки фанкойлов данного типа такие же, как и для внутренних блоков кондиционеров, то есть довольно хорошее решение для небольших помещений, для офисов, где нет особых требований к дизайну помещений. Размеры их немного больше чем у внутренних блоков кондиционеров, это связано с разницей температур кипящего фреона и температурой холодоносителя. Температура кипения фреона ниже, чем температура холодоносителя, соответственно ниже и интенсивность теплообмена, и для передачи той же холодильной мощности требуется большая площадь теплообмена. Чаще всего комплектуются дистанционными инфракрасными пультами управления, но опционально можно заказать и настенный пульт.

fankojl-05

Канальный фанкойл или фанкойл скрытого монтажа

Наиболее часто используемый тип фанкойлов, так как вносит наименьшее нарушения в дизайн помещений. Как следует из названия, фанкойл прячется в конструкции подшивного потолка либо вообще в соседнее помещение, а с рабочим помещением фанкойл соединен при помощи решеток и воздуховодов. Специалисты нашей проектной фирмы по кондиционированию в Украине рекомендуют использовать фанкойлы канального типа во всех типах помещений, где важен дизайн, начиная от офисных помещений, продолжая магазинами и торговыми центрами, и заканчивая коттеджами. Благодаря тому, что фанкойл можно вынести за пределы помещения фанкойлы канального типа отлично подходят для коттеджей за счет снижения шума. Фанкойлы достаточного тонкие и не требуют сильного занижения потолка, но из за этого в них установлены вентиляторы с низким напором и подключать их к длинной сети воздуховодов нельзя. Более высоконапорные фанкойлы имеют большую толщину но и сеть воздуховодов можно также подключить более разветвленную. Фанкойлы скрытого монтажа комплектуются настенными пультами управления.

fankojl-02

Кассетные фанкойлы

Широкое распространение в офисных помещениях, магазинах и других общественных зданиях получили фанкойлы кассетного типа. В основном имеют два типоразмера по габаритам, это 600х600мм и 900х900мм, благодаря чему отлично смотрятся в плиточном потолке, а меньший типоразмер полностью перекрывает одну плитку. Фанкойлы устанавливаются в уровень подвесного потолка и прикрываются специальными декоративными панелями. Обычно производители предлагают несколько декоративных панелей для каждого фанкойла на выбор, поэтому при проектировании необходимо учитывать эту обязательную опцию. Кассетные фанкойлы комплектуются как настенными, так и инфракрасными дистанционными пультами управления.

fankojl-03

Напольно-потолочные фанкойлы

Данный тип фанкойлов может устанавливаться как на стену, так и на потолок, фанкойл находится в пластиковом корпусе, благодаря чему может отлично вписаться в любой интерьер. Чаще всего при напольно-потолочные фанкойлы устанавливаются вместо радиаторов на стену и работают и на обогрев и на охлаждение. На потолке фанкойл удобнее устанавливать в больших помещениях, для создания настилающей струи, чтоб охватить все помещение. Конструктивно отличие состоит лишь в расположении дренажного поддона, он должен быть расположен горизонтально под теплообменником. Чаще всего фанкойлы комплектуются настенными и дистанционными пультам, но и на корпусе чаще всего вынесена дублирующая панель управления.

fankojl-04

Что необходимо чтоб купить фанкойл

Подытожив все вышесказанное необходимо отметить, что для покупки фанкойла необходимо определиться с его типом (кассетный, канальный, настенный, напольно-потолочный) и опциями (двухтрубный или четырехтрубный, с настенным или  дистанционным пультом управления, с трехходовыми клапанами либо без, с дренажным насосом либо без). Специалисты нашей компании OVK-Group при необходимости  помогут вам определиться со всеми необходимыми данными для подбора и расчета фанкойлов. Помимо подбора и продажи оборудования мы можем выполнить сервисное обслуживание водяных систем кондиционирования, а также монтажные и пусконаладочные работы «под ключ». Для получения всей необходимой информации вам необходимо позвонить нам либо оставить заявку и наши специалисты подготовят для вас коммерческое предложение по интересующим вас вопросам.
