Тепловой насос вода-вода

Проектирование энергосберегающего отопления дома геотермальным тепловым насосом вода-вода

Наиболее эффективными и надежными системами отопления на сегодняшний день являются геотермальные системы отопления. Система использует низкопотенциальное тепло недр земли, которое преобразовывается при помощи теплового насоса вода-вода. Данная система в летнее время проектируется и на свободное охлаждение дома, таким образом, тепловой насос вода-вода позволяет нагревать и охлаждать ваш коттедж одним устройством и одной систетой.

Принцип работы теплового насоса вода-вода

При проектировании системы отопления на основе теплового насоса вода-вода необходимо понимать принцип его работы, который основан на повышении потенциала теплоносителя с низкого +8ºС - +12ºС в грунте до +50ºС - +60ºС в системе.  Тепловой насос это наиболее эффективное оборудования для систем энергосбережения, так как он не только экономичный, но и позволяет организовать одной и той же системой и отопление и свободное кондиционирования помещений. Принцип работы проще всего показать на работе обычного кондиционера, которым он и является, так как содержит все элементы холодильного цикла, такие как компрессор, конденсатор, испаритель и регулирующее устройство. Обычный кондиционер перекачивает большой объем наружного воздуха и перегревает его, а внутренний небольшой, но достаточный объем внутреннего воздуха охлаждает. В тепловом насосе вода-вода для энергосберегающего отопления используется тот же принцип, только вместо теплообменников воздух-фреон установлены теплообменники фреон вода.

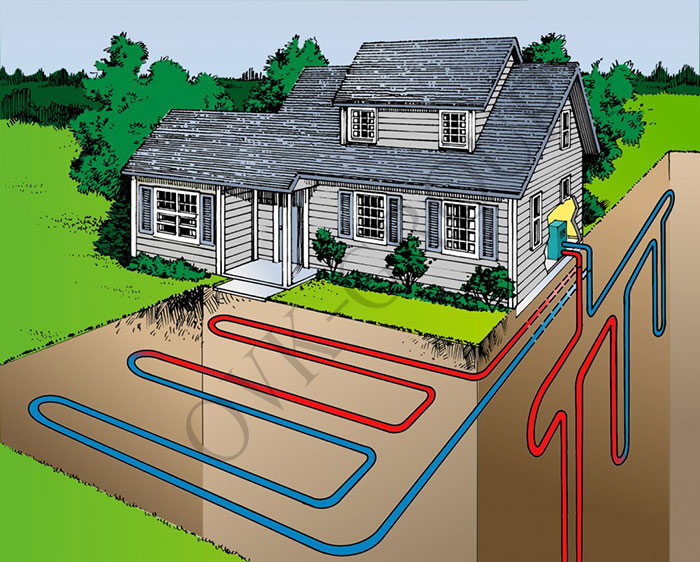

тепловой насос вода-вода

Схема работы теплового насоса вода-вода для энергосберегающего отопления

Основная схема работы теплового насоса вода-вода это перенес и повышение потенциала жидкого теплоносителя. Большой расход теплоносителя с параметрами +8ºС - +12ºС, в зависимости от периода года, подается на конденсатор теплового насоса, после прохождения холодильного контура на испарителе, который омывается внутренним теплоносителем получается температура +50ºС - +60ºС. Такая температура идеально подходит для низкотемпературных систем отопления – теплых полов и фанкойлов, при этом фанкойлы также выступают и в роли охладителей в летнее время. Таким образом, при проектировании систем отопления и кондиционирования можно использовать фанкойлы и тепловой насос зимой на отопление, а летом на охлаждение и это один из лучших способов энергосбережения в системах отопления и кондиционирования воздуха. А  если учесть что тепло земли фактически неиссякаемый источник энергии, то система получается максимально энергосберегающей.  Для циркуляции теплоносителя в наружном и внутреннем контуре предусматривается установка насосов.

Проектирование свободного охлаждения в системе с тепловым насосом вода-вода

Охлаждать ваш дом можно даже без использования теплового насоса, грунтовый коллектор снабжает коттедж теплоносителем практически с постоянной температурой круглый год. Так как температура в грунте даже в летнее время остается в пределах +8ºС - +12ºС, то ее можно использовать в системе кондиционирования без использования теплового насоса. Для этого проектируется обводной контур и дополнительный промежуточный теплообменник. В наружном контуре циркулирует рассол воды и этиленгликоля для предотвращения замерзания, а во внутреннем простая вода, поэтому теплообменник нужен для разделения контуров. Таким образом, при помощи насоса и теплообменника можно кондиционировать помещение, затратив электроэнергию только на работу насоса и это действительно самое экономное и энергосберегающее кондиционирование дома.проектирование геотермальных тепловых насосов

Проект грунтового коллектора для энергосберегающего геотермального теплового насоса вода-вода

Для эффективной работы геотермального теплового насоса необходим качественный проект грунтового коллектора, в зависимости от грунта, наличия площади и других параметров используется либо вертикальный, либо горизонтальный грунтовый коллектор.

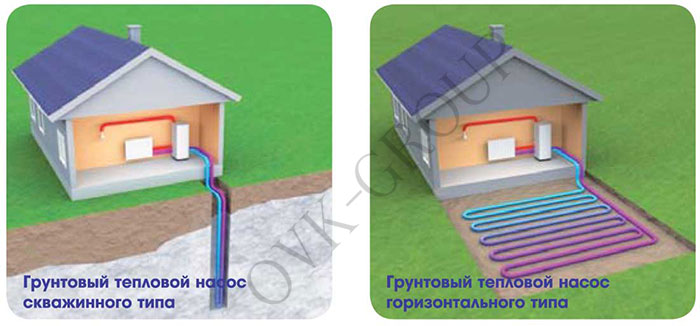

виды тепловых насосов вода-вода

Горизонтальный коллектор для энергосберегающего теплового насоса вода-вода

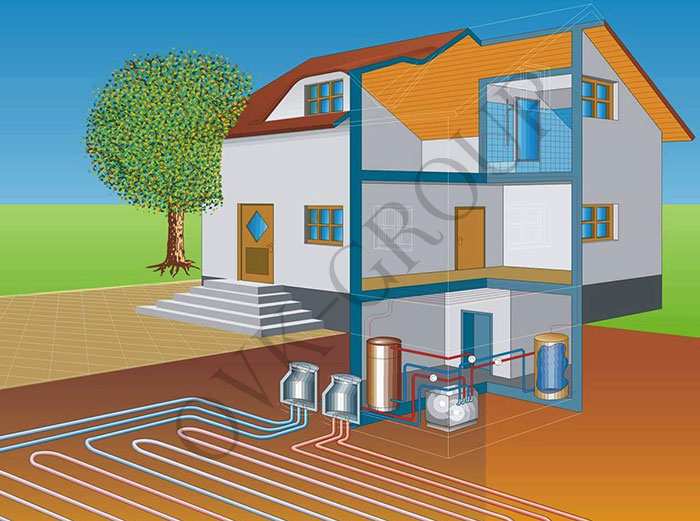

Коллектор такого типа представляет собой уложенную на определенной глубине пластиковую трубу, при этом снимается пласт земли и на дно кольцами укладывается трубопровод, после укладки теплообменник обратно закапывают. Глубина укладки зависит от глубины промерзания грунта в данном регионе и от глубины залегания грунтовых вод. Помимо грунта горизонтальный коллектор для теплового насоса вода-вода можно укладывать на дно водоемов.горизонтальный тепловой насос вода-вода



Вертикальный коллектор для энергосберегающего теплового насоса вода-вода

Для укладки вертикального коллектора используют буровой метод, в земле бурится скважина определенной глубины, которая также зависит от глубины промерзания, глубины горизонта грунтовых вод, типа грунта и глубины до основной породы. После бурения в скважину спиралью укладывается трубопровод, и скважина также засыпается.вертикальный тепловой насос



Что необходимо чтоб купить геотермальный тепловой насос вода-вода в Украине

Подбор теплового насоса осуществляется на основе требуемой тепловой мощности, которая определяется расчетом, а затем под оборудование проектируются внутренний и наружный контура отопления и охлаждения. Специалисты нашей проектной фирмы по энергосбережению в Украине рекомендуют в обязательном случае делать проект грунтового коллектора, так как без его правильного расчета может не хватить тепловой мощности. Более того гидравлическая увязка контуров достаточно сложная процедура и при ошибке на стадии проектирования и закладки петель различной длины увязать их по гидравлике практически невозможно, и некоторые петли не будут работать вообще.
