Приточно-вытяжные с рекуперацией тепла



Бытовые и промышленные приточные установки с рекуперацией тепла

На долю вентиляции приходится более 30-40% всех затрачиваемых энергоресурсов в здании, именно поэтому экономия в данных системах дает очень хорошие результаты. Для систем вентиляции таких зданий разработано специальное теплообменное оборудование – секция рекуперации тепла, встраиваемая в вентиляционную установку. Приточно-вытяжные установки с секцией рекуперации тепла позволяют экономить 50% и более, в зависимости от типа рекуператора, энергоресурсов затрачиваемых на вентиляцию.

Принцип работы приточно-вытяжной установки с рекуперацией тепла

Основной особенностью системы с рекуперацией тепла является подвод приточных и вытяжных воздуховодов в одну зону к вентиляционной установке. Принцип экономии тепла в приточно-вытяжных установках основан на установке теплообменника воздух-воздух, который называется рекуператором. С одной стороны в него входит теплый влажный воздух из помещений, с другой холодный и сухой с улицы, при этом они не смешиваются, за счет конструкции рекуператора. Поэтому вентиляционное оборудование для рекуперации можно использовать во множестве помещений, где это допускается нормами проектирования и здравым смыслом. В зависимости от типа рекуператора теплообмен происходит по-разному и с разной степенью эффективности.

принцип работы установки с рекуператором

Типы реуператоров воздуха в приточно-вытяжных установках

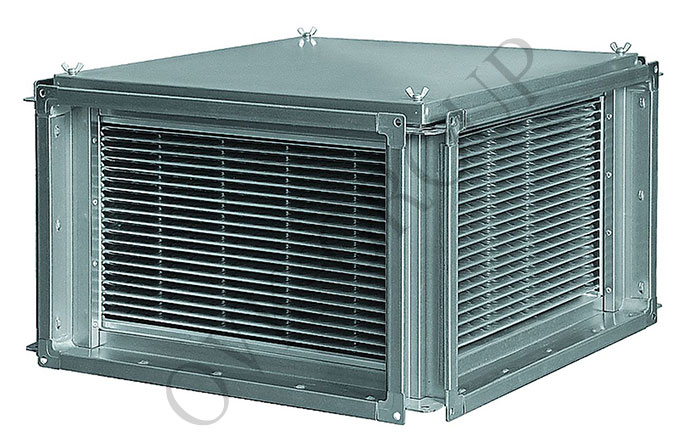

Пластинчатый рекуператор

Наиболее часто встречающийся тип, конструктивно состоит из стальных пластин разделяющих поток воздуха, то есть с одной стороны пластины протекает теплый воздух, с другой холодный, расстояние между пластины довольно небольшое, благодаря чему создается большая площадь теплообмена. Пластинчатые рекуператоры наиболее эффективно устанавливать в основном в приточно-вытяжные установки промышленного и бытового сектора до 7000м3/ч, в приточно-вытяжные установки канального и моноблочного типа.

Стоит отметить, что в бытовых вентиляционных установках с рекуперацией, сам рекуператор изготавливается и целлюлозы с различными добавками. Преимущества такого рекуператора в возможности не только теплообмена, но и влагообмена, но недостатком такого теплообменника является опасность разморозки. Температура наружного воздуха в зимний период будет вызывать активную конденсацию на поверхности теплообменника, а при отрицательных температурах появляется опасность замерзания. Из-за особенностей материала разморозка рекуператора сильно повреждает его, для предотвращения заморозки необходима установка преднагревателей, что снижает эффективность рекуперации. В металлических пластинчатых рекуператорах такой проблемы не возникает.Пластинчатый рекуператор

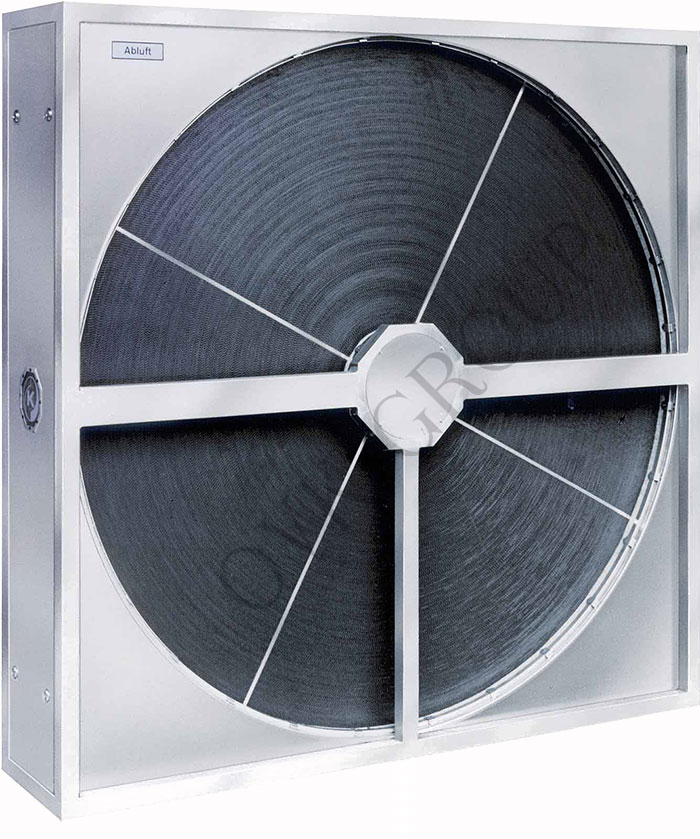

Роторный рекуператор

Наиболее эффективным является роторный рекуператор, его эффективность может достигать 70-80%, но из-за размеров его можно редко встретить в канальных и бытовых приточно-вытяжных установках. Роторный рекуператор вращается, нагреваясь в теплом вытяжном воздухе и охлаждаясь в холодном приточном, при этом сконденсировавшаяся на вытяжке влага увлажняет приток. То есть в роторных рекуператорах частично осуществляется и возврат влаги в помещение. Эффективность роторных рекуператоров выше, чем пластинчатых за счет отсутствия циклов разморозки, когда расход приточного воздуха снижается либо прекращается, а рекуператор разогревается вытяжным.

Роторный рекуператор

Водо-гликолевый рекуператор

Это еще один тип рекуператора, самый менее эффективный, но когда речь идет о больших расходах, даже часть сэкономленного тепла важна. Применение водо-гликолевого рекуператора не предполагает, чтоб установки находились рядом, наоборот, если нет возможности установить приточно-вытяжную установку, можно установить приточную и вытяжную установки, где необходимо. В конструкции вентиляционных установок предусматривается дополнительная секция с теплообменником. Теплообменники в приточной и вытяжной установках соединяются гликолевым контуром, циркуляцию в котором обеспечивает насос. Такой способ рекуперации значительно менее эффективен за счет использования промежуточного теплоносителя, но позволяет экономить более 15% тепла.Водо-гликолевый рекуператор

Подвесные и напольные вентиляционные установки с рекуперацией тепла

Еще одним делением вентиляционных установок с рекуператором является способ монтажа установки. Приточно вытяжные установки по исполнению бывают трех основных типов:

Настенные – характеризуются достаточно небольшими расходами воздуха, больше 1000 – 1500м3/ч их не бывает. Монтаж производится при помощи анкерного крепления на стену, воздуховоды подключаются сверху. Настенные установки используются в основном в бытовом сегменте и для небольших офисов.

Напольные – устанавливаются на пол, в основном это большие установки с расходами более 8000м3/ч. Такие установки разбиваются на секции, из-за своего размера и веса нет возможности их установки на стену или подвеса на потолок. Для них необходимо надежное основание, ведь вибрации могут быть достаточно сильными, несмотря на виброизоляцию вентиляторных секций.

Подвесные – в основном изготавливаются в канальном исполнении предназначены для крепления к потолку. Наиболее распространенный тип вентиляционного оборудования, используется практически во всех типах как административных и бытовых помещений, так и в небольших промышленных цехах и производствах.  напольный рекуператор для вентиляцииподвесная рекуперативная установка

Шумоизолированные, внутренние и наружные приточно-вытяжные установки с рекуперацией тепла

Еще одним условным делением приточных установок является дополнительные опции по корпусу установки. В основном это относится к напольным и подвесным установкам, в зависимости от того где располагается установка корпус опционально можно к этому подготовить. Внутреннее исполнение считает базовым, а все остальные опциональными. Если приточно-вытяжная установка с рекуперацией тепла находится снаружи помещения то ее необходимо заказывать именно в наружном исполнении, в панели корпуса такой установки закладывается слой утеплителя, благодаря чему снижаются потери тепла. Специалисты нашей проектной фирмы по вентиляции в Украине не рекомендуют устанавливать приточно-вытяжные установки с рекуперацией тепла снаружи помещения в не утепленном исполнении, ведь при этом не только снижается эффективность рекуперации, но и возможна разморозка теплообменника и другие проблемы. Если установка находится в помещении в конструкции подшивного потолка или в коридоре ее можно заказать в шумоизоляционном исполнении.

шумоизолированный рекуператор тепла

Что нужно чтоб купить приточно вытяжную установку с рекуперацией тепла

Основой подбора любой, хоть бытовой хоть промышленной вентиляционной установки с рекуперацией служат данные о расходе воздуха и сопротивлении сети. Расход воздуха определяется расчетом воздухообмена, а сопротивление сети определяется аэродинамическим расчетом, даже в бытовом сегменте. Выбор типа установки также влияет на стоимость, ведь корпусные установки обычно дороже канальных, но в канальных нет возможности заводской шцмоизоляции или утепления, все необходимо доделывать вручную. По сути подбор вентиляционного оборудования это полностью инженерная задача, решаемая по данным подготовленным заказчиком.
